【技术文章】HUD全栈式检测方案：从前装到后装的全产业链实践

原文：《全栈式HUD光学检测：从前装到后装的全产业链实践》

作者：乐刚（上海复瞻智能科技有限公司 总经理）

简介：本报告为第五届汽车智能座舱技术峰会（2026 GIVC）报告。报告围绕 HUD 光学检测的全产业链实践展开，从前装市场规模增长、AR-HUD 快速渗透与后装玻璃蓝海切入，系统梳理行业在技术复杂性、标准缺失、效率瓶颈、成本压力与多品种换型方面的核心痛点，重点介绍复光复瞻面向 HUD 前挡玻璃、HUD 投影光机与后装汽车玻璃的全场景检测能力，以及高柔性 16 轴台架、自研双目视觉系统、太阳光模拟与光环境系统等关键技术，为 HUD 光学检测方案的量产落地、后装市场拓展与全栈式设备交付提供工程参考。

关键词：HUD；AR-HUD；光学检测；后装玻璃；16轴高柔性台架；双目视觉；太阳光模拟；全栈自研；MES追溯；智能座舱

编译：复旦大学林燕丹课题组 王皓

指导：林燕丹

本报告的应用场景覆盖 HUD 前装量产检测、HUD 投影光机检测、HUD 楔形前挡玻璃检测、后装汽车玻璃品控、第三方检测中心能力建设以及整车厂 / Tier1 供应链质量管理等多个维度。在前装环节，方案可服务 WHUD、AR-HUD、PHUD 等多类型产品，对亮度、色度、均匀性、对比度、畸变、重影、清晰度、像素偏移、虚像距离和视场角等光学性能进行标准化或定制化评估；在后装环节，方案面向数百车型的高频换型需求，通过高柔性台架与关节测量臂降低定制工装依赖，实现不同曲率、楔形角度、尺寸与左右舵车型的快速适配；在研发与验证环节，太阳光模拟与光环境系统可复现强日光、晨昏渐变和四季光照条件，用于评估 HUD 在复杂光环境下的可视性、抗眩光能力和稳定性。

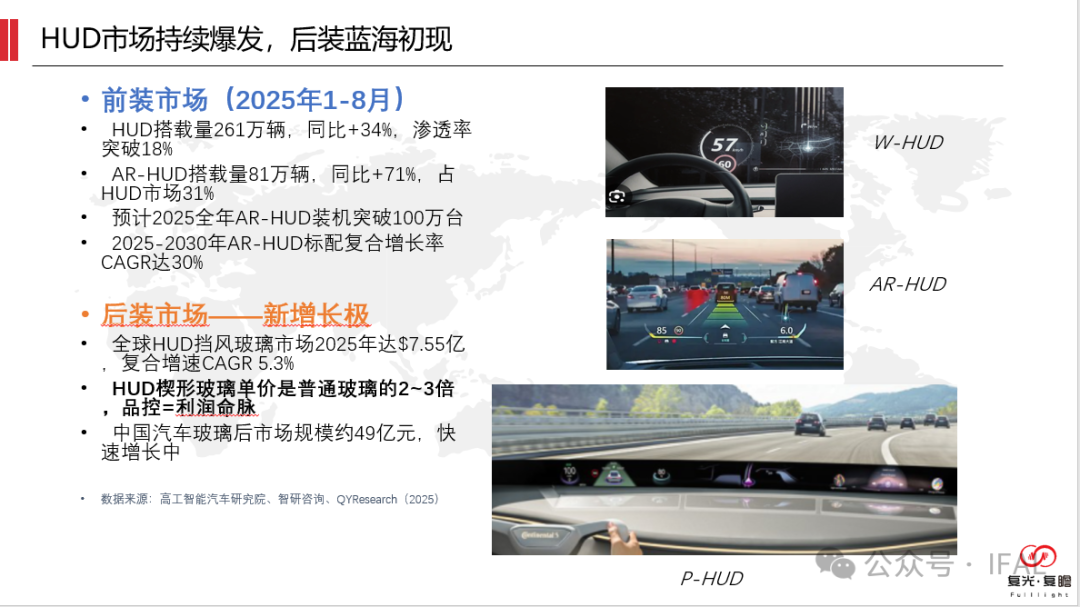

图 1 HUD 市场持续爆发，后装蓝海初现

本报告旨在建立覆盖 HUD 从研发验证、前装量产到后装玻璃品控的全栈式检测思路，回应 HUD 市场快速增长与 AR-HUD 渗透加速带来的检测升级需求。前装市场中，2025 年 1—8 月 HUD 搭载量达到 261 万辆，同比增长 34%，渗透率突破 18%；AR-HUD 搭载量达到 81 万辆，同比增长 71%，占 HUD 市场 31%，预计 2025 年全年 AR-HUD 装机突破 100 万台。与此同时，后装 HUD 挡风玻璃市场成为新的增长极，HUD 楔形玻璃单价是普通玻璃的 2—3 倍，品控直接影响利润与用户体验。因此，本报告的核心目标是以全栈自研的检测设备、算法与软件平台，提升检测精度、效率、柔性与交付能力，支撑 HUD 产业从前装到后装的规模化发展。

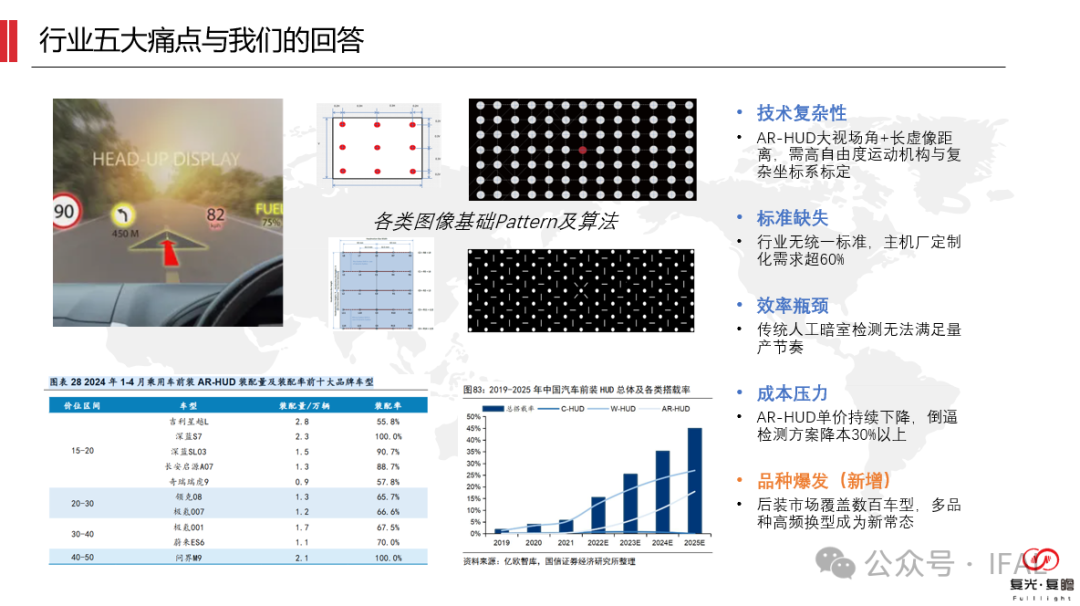

图 2 行业五大痛点与检测方案回应

本报告采用市场数据分析、行业痛点归纳、产品路线拆解、检测项目梳理、设备迭代复盘与工程案例验证等方法开展研究。研究首先从前装与后装两个市场判断 HUD 检测需求的增长逻辑：前装端由 AR-HUD 大视场角、长虚像距离和复杂坐标系标定推动检测精度升级，后装端则由车型覆盖广、玻璃曲率与楔形角度差异大、换型频繁等特征推动检测柔性升级。在痛点层面，行业普遍面临技术复杂性高、统一标准不足、人工暗室检测效率低、AR-HUD 单价下降带来的降本压力，以及后装市场多品种高频换型的新挑战。

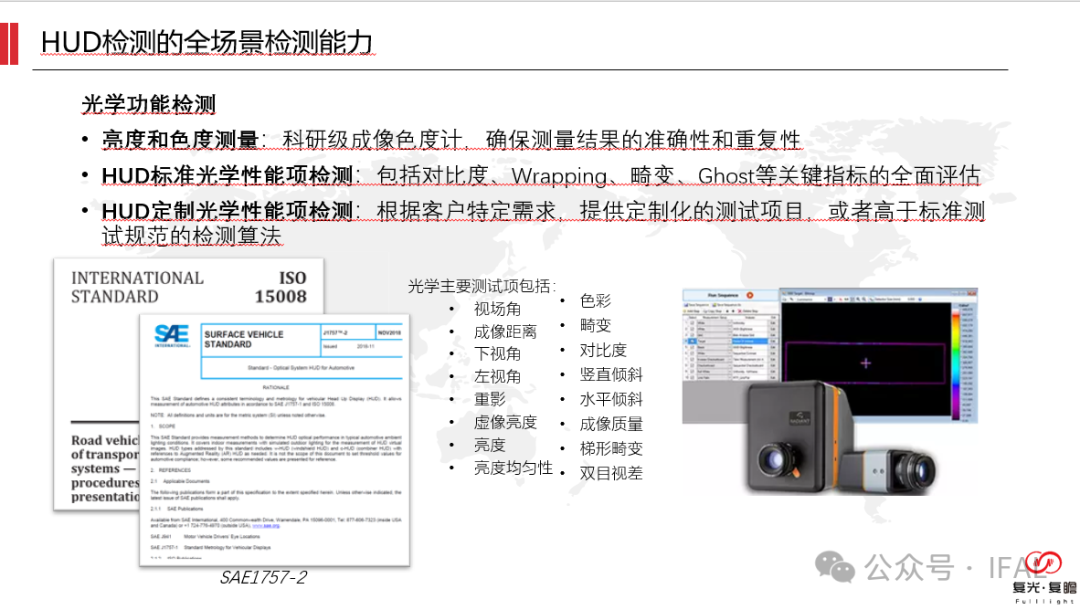

图 3 HUD 检测的全场景检测能力之一：光学功能检测

研究结果显示，全场景 HUD 检测能力需要同时覆盖标准光学性能项与客户定制项。标准检测项目包括亮度、色度、亮度均匀性、对比度、Wrapping、畸变、Ghost、成像质量、梯形畸变、双目视差、视场角、成像距离、下视角、左视角与虚像亮度等；定制检测项目则需要根据主机厂或供应链的具体规范扩展算法和测试流程。复光复瞻方案使用科研级成像色度计与自研算法框架，强调测量准确性、重复性和可追溯性，能够面向 WHUD、AR-HUD、PHUD 等不同类型 HUD 实现兼容检测。

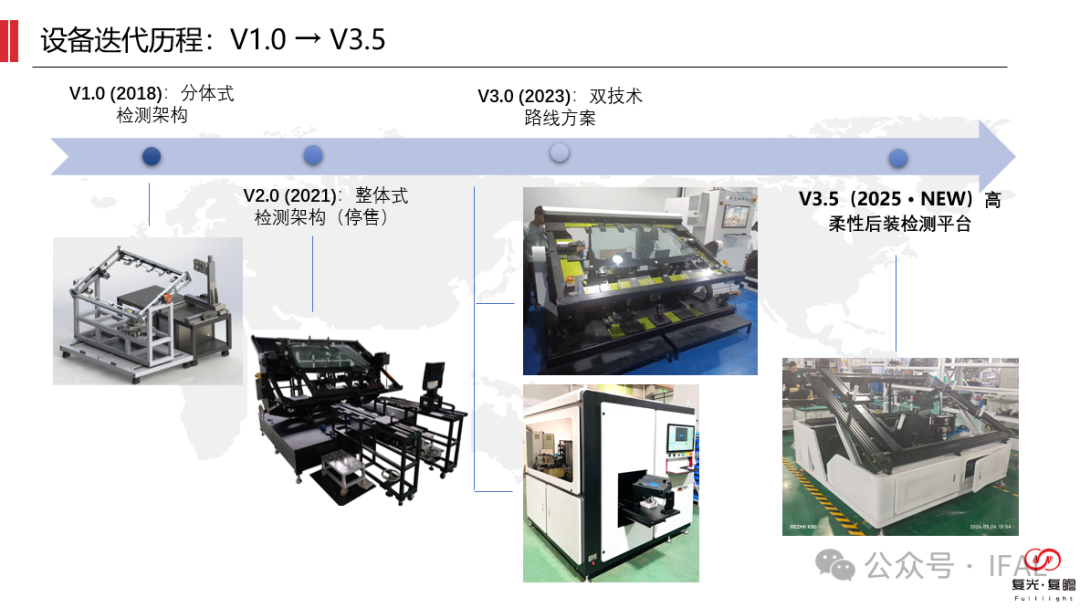

图 4 设备迭代历程：V1.0 到 V3.5

从设备迭代看，复光复瞻自 2018 年进入 HUD 检测领域，经历了 V1.0 分体式检测架构、V2.0 整体式检测架构、V3.0 双技术路线方案，到 2025 年 V3.5 高柔性后装检测平台。这一演进体现出检测设备从单一项目交付转向平台化、柔性化和可复制交付：前装场景强调工业级定位精度、车规级玻璃适配、定制化光路设计和全自动检测流程；投影光机场景强调 CAN / LIN / Ethernet 等协议兼容、AR-HUD 虚像位置标定和动态畸变补偿；后装场景则强调免定制工装、快速换型和开放平台能力。

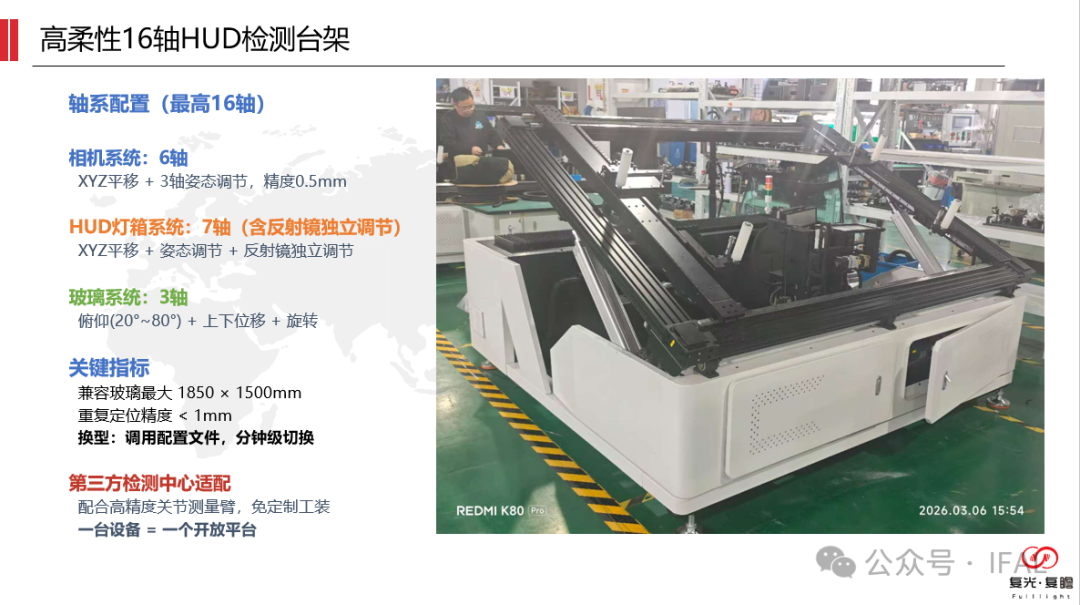

图 5 高柔性 16 轴 HUD 检测台架

高柔性 16 轴 HUD 检测台架是面向后装玻璃市场的关键工程方案。该台架最高配置 16 个轴系，其中相机系统 6 轴、HUD 灯箱系统 7 轴、玻璃系统 3 轴，可兼容最大 1850 × 1500 mm 的玻璃，重复定位精度小于 1 mm。通过调用配置文件，设备可实现分钟级换型；结合高精度关节测量臂，可在第三方检测中心场景中减少或免除定制工装需求，使一台设备成为面向多车型、多品牌和多检测任务的开放平台。

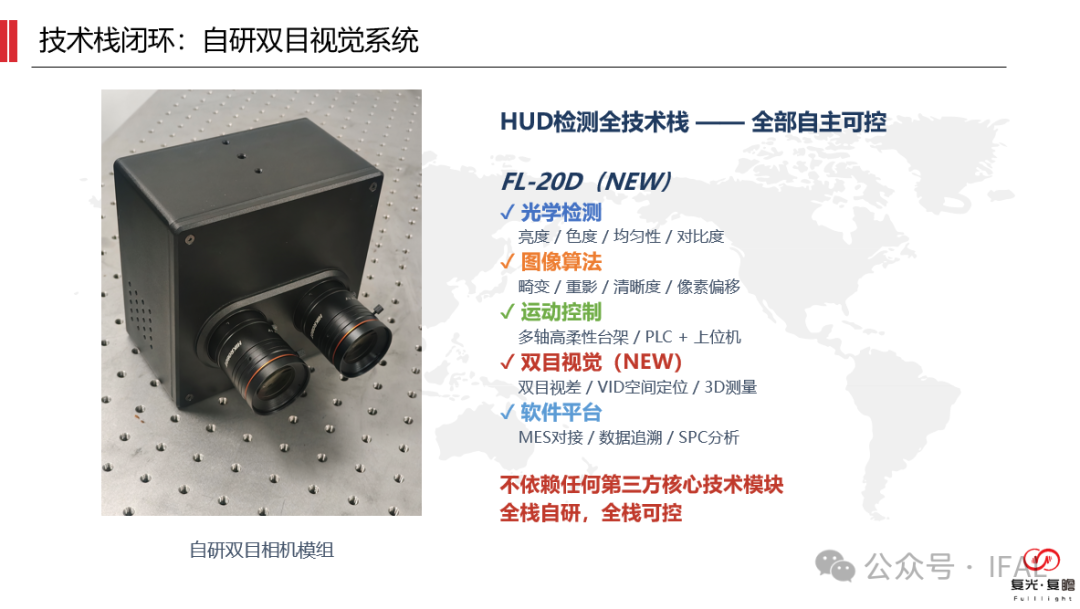

图 6 技术栈闭环：自研双目视觉系统

在核心技术层面，报告强调 HUD 检测全技术栈的自主可控。自研双目相机模组 FL-20D 支撑亮度、色度、均匀性、对比度等光学检测，也支撑畸变、重影、清晰度、像素偏移等图像算法，并与多轴高柔性台架、PLC、上位机、MES 对接、数据追溯和 SPC 分析等软件平台形成闭环。不依赖第三方核心技术模块意味着系统能够根据不同客户规范快速调整算法与流程，同时降低后续维护与扩展风险。

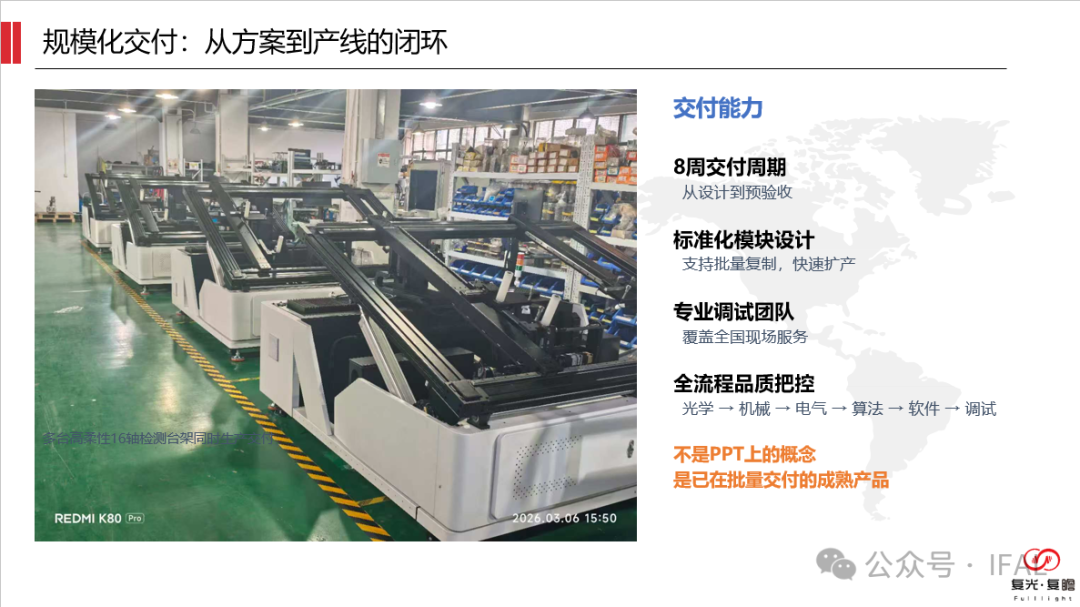

图 7 规模化交付：从方案到产线的闭环

在设计指导层面，HUD 检测方案应围绕“精度、效率、柔性、成本、可追溯”五个关键词展开。精度方面，需要同时解决成像色度、虚像位置、畸变、重影、均匀性和视场角等多维指标；效率方面，需要从人工暗室检测转向自动化流程、MES 对接与批量数据管理；柔性方面，需要适配多 HUD 类型、多玻璃尺寸、多曲率、多安装角和左右舵车型；成本方面，需要通过平台化硬件、复用算法和免定制工装降低新产品导入成本；可追溯方面，则需要将光学、机械、电气、算法、软件和调试数据纳入完整质量闭环。

在工程应用层面，前装场景可重点采用 HUD 前挡玻璃专项检测与 HUD 投影光机检测两条产品路线：前者适配 800—1600 mm 车型前挡玻璃、R800—R3000 曲率半径，并通过全自动上下料与 MES 系统实现最快约 20 秒 / 片的检测节拍；后者通过协议兼容、虚像位置标定、双目测距与动态畸变标定，保障不同品牌 HUD 光机的显示一致性。后装场景则可借助 V3.5 高柔性平台和自研双目视觉系统，把前装 8 年算法沉淀复用到多车型玻璃检测中，实现从方案、设备、算法、软件到现场服务的规模化交付。
